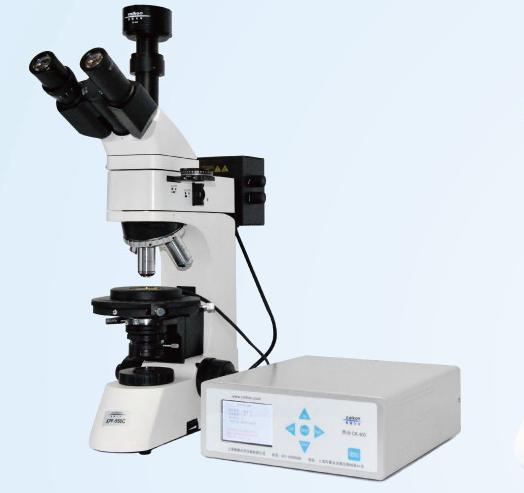

蔡康熱臺透反射偏光顯微鏡XPF-550C
一、XPF-550C透反射偏光顯微鏡的用途和特點:
XPF-550透反射偏光顯微鏡也叫礦相顯微鏡、巖相顯微鏡，采用無限遠光路系統，是地質、礦產、制藥等部門和相關高等院校的專業實驗儀器。 隨著光學技術的不斷進步，偏光顯微鏡的應用范圍也越來越廣闊，可廣泛應用于地質、化工、醫療、藥品等領域的研究與檢驗，CK-400精密恒溫工作臺繼承我公司傳統精密工作臺的優點，用數字式人機界面代替了傳統落后的旋鈕模擬式參數設定。以高精度的傳感器和可靠的硬件電路設計來保證測量的精度，因此不僅具有完善的功能，而且操作簡單，可進行液態高分子材料，生物聚合物及液晶材料的晶相觀察，是科研機構與高等院校進行研究與教學的理想儀器。可供廣大用戶作單偏光觀察，正交偏光觀察，錐光觀察以及顯微攝影，配置有石膏λ、云母λ/4試片、石英楔子和移動尺等附件，是一組具有較完備功能和良好品質的產品。本儀器的具有可擴展性，可以接計算機,對圖片進行保存、編輯和打印。
二、性能特點
1、 采用優良的無限遠光學系統，提供較好的光學理想設備，設計緊湊穩定的高剛性主體，充分體現了顯微鏡的防震要求。
2、 采用無限遠光路系統及無限遠長工作距離偏光專用物鏡，20X物鏡下也可搭載恒溫?zé)崤_成像。物鏡中心可調。
3、 圓形載物臺，游標格值6’，中心可調，可鎖緊。
4、 起偏器可拆卸，檢偏器可移出光路，透射、反射偏光的起偏和檢偏都可360?旋轉,檢偏帶精確刻度顯示和微動游標。
5、 高清電腦攝像系統，采用索尼CMOS芯片，靈敏度可以與CCD芯片為同等，圖像色彩還原度大大提高。USB3.0傳輸速度快，1英寸芯片尺寸使電腦成像范圍更大。
6、 專業圖像處理及拍攝軟件，可實時圖像拼接和實時景深熔合功能，并可對圖像中的任何地方進行幾何參數的測量，得出實際結果參數。
7、 偏光顯微鏡專用恒溫?zé)崤_，液晶屏顯示，可在液晶屏上查看溫度曲線，可進行溫度校正。
三、XPF-550C透反射偏光顯微鏡的技術參數:
|
名 稱
|
參數規格
|
|
目鏡筒
|
轉軸式三目觀察筒,30度傾斜,瞳距調節范圍:55-75mm,視度可調
|
|
目鏡
|
WF10X（φ22mm）
|
|
WF10X（φ22mm）分劃目鏡，格值0.1mm/格
|
|
無限遠無應力平場消色差物鏡（POL）
|
PL5X/0.12 POL工作距離：26.1mm
|
|
PLL10X/0.25 POL工作距離：20.2mm
|
|
PLL20X/0.40 POL工作距離：8.9mm
|
|
PLL40X/0.60 POL（彈簧）工作距離：3.98mm
|
|
轉換器
|
四孔內彎式物鏡轉換器（中心可調）
|
|
調焦系統
|
粗微動同軸調焦機構,微動格值:0.002毫米，左調焦帶鎖緊裝置,右調焦帶限位裝置.
|
|
中繼鏡
|
內置勃氏鏡
|
|
勃氏鏡
|
推入式勃氏鏡，中心可調
|
|
補償器
|
λ補償器、λ/4 補償器、石英鍥補償器
|
|
載物臺
|
360°載物臺，游標格值6’，中心可調，帶鎖緊裝置，尺寸Φ150mm
|
|
反射光系統
|
起偏器可360°旋轉，檢偏器 360?可調,帶刻度和微動游標,起偏和檢偏均可移出光路
|
|
反射濾色片:轉盤式藍、黃、綠、磨砂濾色片組
|
|
反射光路帶視場光欄、孔徑光欄調節，光源中心調節
|
|
6V30W反射光源燈箱，燈泡可移動
|
|
透射光系統
|
起偏器 可360°旋轉，有0、90、180、270四個讀數
|
|
檢偏器 360?可調, 精確刻度顯示和微動游標，集光器：鹵素?zé)粽彰鬟m用，
|
|
聚光鏡：帶光欄調節的阿貝聚光鏡N.A. 1.25，可上下升降和光源中心調節，帶可擺出擺入附加聚光鏡片
|
|
濾色片：透射藍色和磨砂玻璃濾色片
|
|
6V30W透射光源，裝入底座，亮度可調
|
|
集光鏡：帶視場大小調節的集光器
|
|
電腦攝像系統
|
攝像接口:1X攝影接口，標準C接口
|
|
CKC2000數字攝像系統，采用索尼CMOS芯片，靈敏度可以與CCD芯片為同等，圖像色彩還原度大大提高。分辨率：5472×3648， 芯片尺寸：1"，USB3.0連接,圖像穩定，有多種圖像處理方式（詳細參數見CKC2000攝像機介紹）
|
|
顯微鏡軟件
|
專業顯微鏡軟件：專業圖像處理及拍攝軟件，可實時圖像拼接，移動載物臺即可將整個切片拼接成一張完整大圖；實時景深熔合功能，微調顯微鏡焦距即可將不同景深點的圖像生成清晰的大景深圖像；并可對圖像中的點、線、圓、圓弧、角度、矩形及任何圖形幾何參數的測量。測量工具使用方便直觀，可在圖像上添加文字、放置比例尺，是顯微圖像測量與分析的有效工具。
|
|
精密恒溫工作臺
|
精密恒顯示窗口由LCD顯示和按鍵操作。加熱臺由精密溫度控制儀和載物恒溫工作臺二部分組成，二者由一5芯線纜插口連接， 載物恒溫工作臺置于光學或電子顯微鏡載物臺上。在任何情況下均可根據需要隨時改變溫度設定。
三、技術參數： 1)輸入電源： 交流170~264V 50/60HZ
2)熱臺加熱工作電源：直流 24V 5A
3)功耗：260W
4)溫度范圍：室溫——420℃
5)熱臺外體溫度：熱體400℃;室溫25℃時≤20℃
6)熱體載物重量：200克
7)工作方式：連續
8)精度：測量精度：全范圍≤±0.5%
9)系統波動度：±0.5℃
10)溫度顯示值：0.1℃
11)升溫速度：室溫——100℃ ≤40秒
12)升溫速度：室溫—400℃≤10min
13)可設置升溫速度范圍： 0.1℃/S, 0.5℃/S, 加熱速度三種
14)即刻恒溫響應時間： ≤0.01秒
15)加熱板：Φ109mm；厚度11mm；
16）有效加熱范圍：Φ30mm；通光孔直徑4mm
17）溫度曲線顯示方法：當前設定溫度曲線。
|
|
三，儀器的主要用途和特點

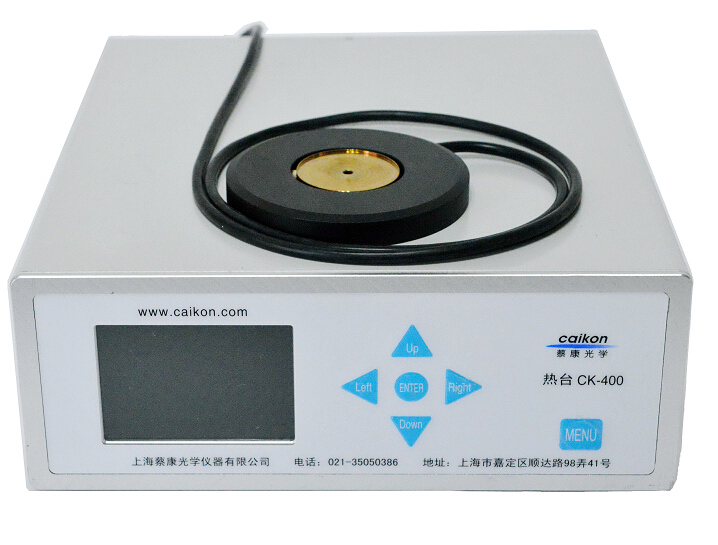

蔡康CK-400型精密溫控加熱臺是專為材料學、生物化學、冶金學、有機化學、高分子及納米材料學而研制。與光學或電子顯微鏡配合使用，在微觀上觀察其溶化、升華、結晶過程中的狀態和各種變化和。該儀器采用人性化"設計，自動化程度好，操作簡單，性能優秀，結構新穎可靠，在該領域處于較好水平。
加熱臺由精密溫度控制儀和載物恒溫工作臺二部分組成，二者由一5芯線纜插口連接， 載物恒溫工作臺置于光學或電子顯微鏡載物臺上。特別適用配合偏光顯微鏡構成偏光熔點測量系統。
|
|
|
 |
|
|
|
2、儀器的主要技術指標
|
|
●精密溫度控制儀，一共兩部分，LCD顯示顯示部分和按鍵操作部分;顯示窗口一共四組數字及文字組成。 操作部分，上下左右和確認5個按鍵，還有一個曲線圖顯示按鈕。
●在任何情況下均可根據需要隨時改變溫度設定。
●時間溫度曲線為一理想直線,調整升溫速度時只改變其斜率。
●即刻恒溫，在升溫過程中的任意時刻按下此扭后,系統立即自動停止升溫，并恒溫在按下此扭時的即刻溫度上。
●急速升溫，溫度升至400度只需10分鐘，并且升溫速率可調。
|
| |
|
|
3、技術參數：
1)輸入電源： 交流170~264V 50/60HZ
2)熱臺加熱工作電源：直流 24V 5A
3)功耗：260W
4)溫度范圍：室溫——420℃
5)熱臺外體溫度：熱體400℃;室溫25℃時≤70℃
6)熱體載物重量：200克
7)工作方式：連續
8)精度：測量精度：全范圍≤±0.5%
9)系統波動度：±1℃
10)升溫速度：室溫——100℃ ≤80秒 室溫——200℃ ≤300秒
11)升溫速度達400℃時間: 10min
12)可設置升溫速度范圍：0.1——0.5秒/℃
13)即刻恒溫響應時間： ≤0.01秒
14)加熱板圓盤直徑99mm；厚度12mm；
15)有效加熱范圍41mm；通光孔直徑3.8mm
4、溫控加熱組成：
1、熱臺控制器 1臺 2、圓形加熱板 1塊
3、鑷子 1把 4、圓形蓋玻片 1片
5、電源線 1根 6、便攜鋁合金外箱 1個
|
|
3-1、顯微照片實例：液晶相
